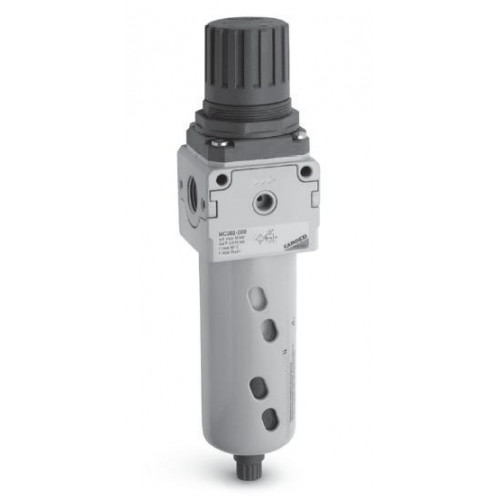

Фільтри стисненого повітря MD Camozzi

Головна — Каталог — Фильтры. Осушители. Сепараторы — Фильтры CAMOZZI — Виробник — Camozzi — Фільтри стисненого повітря MD Camozzi

Відкласти

Порівняти

Артикул: MD

Характеристики

Гарантийный срок — 12

1 500 грн.

У наявності

В корзині

Опис
Характеристики

Фільтри Серія MD Camozzi

- Видалення з стисненого повітря компонентів масла, рідини і газу, за допомогою фільтруючого елемента – активованого вугілля;

- Якість повітря згідно зі стандартом ISO 8573-1:2010 [1:7:1] ;

- Склянка з системою захисту дозволяє знизити ризики аварій

- Додатковий вихід стисненого повітря з витратними характеристиками аналогічними стандартного виходу;

- Індикатор забруднення фільтра.

Фільтри з активованим вугіллям. Серія MD. Модель MD1-FCA0

Принцип роботи даного фільтра базується на абсорбційних властивостей фільтруючого елемента, який складається з пористих ниток, прокладених у кілька шарів. Дана структура дозволяє відокремлювати небажані включення, такі як, пари масла або дим, і пропускати стиснене повітря.

У блоці фільтрів фільтр з активованим вугіллям встановлюється четвертим, після двох відцентрових 25 мкм і 5 мкм і коалесцентного, оскільки він вимагає попередньої фільтрації як і коалесцентний. Враховуючи характеристики даного фільтра, рекомендується замінювати фільтруючі елементи кожні 6 місяців або після 1000 робочих годин.

Загальні характеристики фільтрів з активованим вугіллям серії MD


Конструкція	модульний, компактний, фільтруючий елемент
Матеріали	див. таблицю матеріалів
Приєднання	змінні картриджі для зовнішнього підключення: різьбові (G1/8, G1/4, G3/8); або з цанговим затискачем (під трубопровід зовнішнім діаметром 6, 8 і 10 мм)
Орієнтація	вертикально, в лінію³
Кріплення	на стіні (використовуючи кронштейн)
Робоча температура	10°C ÷ 40°C (макс. t = 60°C)
Злив конденсату	відсутній
Якість повітря за стандартом ISO 8573-1:2010	ISO 8573-1:2010 [1:7:1]. Рекомендується попередня фільтрація повітря до класу ISO 8573-1:2010 [2:8:2] або ISO 8573-1:2010 [1:8:1].
Робочий тиск	0,3 ÷ 16 бар
Номінальна витрата	див. ГРАФІКИ ВИТРАТИ на сторінках нижче
Фільтруючий елемент	активоване вугілля
Залишковий вміст масла	< 0,003 мг/м3
Робоче середовище	стиснене повітря

Кодування для замовлення:

FCA

1/8

MD	Серія
1	Розмір 1 = 42 мм

FCA	Фільтр з активованим вугіллям
0	Індикатор забруднення: 0 = не присутній 1 = присутній
1/8	Приєднання (вхід-вихід): = без портів) 1/8 = G1/8 1/4 = G1/4 3/8 = G3/8 6 = під трубопровід Ø6 8 = під трубопровід Ø8 10= під трубопровід Ø10 Примітка: якщо вхідний і вихідний порти відрізняються, необхідно вказувати обидва значення. Приклад: MD1-FC000-1/8-1/4

Фільтри з активованим вугіллям Серія MD - матеріали

A = фільтр
B = фільтр з візуальним індикатором забруднення

Деталь	Матеріали
1 = Корпус	Поліамід
2 = Стакан	Полікарбонат
3 = Кришка	Поліамід
4 = Фільтруючий елемент	Активоване вугілля
5 = Верхня пружина	Нержавіюча сталь
6 = Поршень	Анодований алюміній
7 = Індикатор забруднення	Полікарбонат
Ущільнення	NBR

Расходные характеристики


Присоединение 1/8 ΔP = Падение давления Q = Расход	Присоединение 1/4 ΔP = Падение давления Q = Расход


Присоединение 3/8 ΔP = Падение давления Q = Расход

Фильтры с активированным углем, Серия MD – размеры

Размеры фильтров с активированным углем, Серия MD

Модель	A	B	C	E	H	I	L	M	N	O	P	R	S	T	V	Вага (кг)
MD1-FCA0	-	G1/8	42	42	26,2	43	Ø4	90	139,7	88	22,7	51,7	113,5	34,6	9	0,2
MD1-FCA0-1/8	G1/8	G1/8	42	42	26,2	43	Ø4	90	139,7	88	22,7	51,7	113,5	34,6	9	0,2
MD1-FCA0-1/4	G1/4	G1/8	42	42	26,2	43	Ø4	90	139,7	88	22,7	51,7	113,5	34,6	9	0,2
MD1-FCA0-3/8	G3/8	G1/8	42	42	26,2	43	Ø4	90	139,7	88	22,7	51,7	113,5	34,6	9	0,2
MD1-FCA0-6	Ø6	G1/8	47	42	26,2	43	Ø4	90	139,7	88	22,7	51,7	113,5	34,6	9	0,2
MD1-FCA0-8	Ø8	G1/8	62	42	26,2	43	Ø4	90	139,7	88	22,7	51,7	113,5	34,6	9	0,2
MD1-FCA0-10	Ø10	G1/8	67	42	26,2	43	Ø4	90	139,7	88	22,7	51,7	113,5	34,6	9	0,2

Фильтры с активированным углем с визуальным индикатором, Серия MD - размеры

Размеры фильтров с активированным углем с визуальным индикатором, Серия MD

Модель	A	B	C	E	H	I	L	M	N	O	P	R	S	T	V	Вага (кг)
MD1-FCA1	-	G1/8	42	42	48,7	43	Ø4	90	162,2	88	45,2	74,2	113,5	34,6	9	0,2
MD1-FCA1-1/8	G1/8	G1/8	42	42	48,7	43	Ø4	90	162,2	88	45,2	74,2	113,5	34,6	9	0,2
MD1-FCA1-1/4	G1/4	G1/8	42	42	48,7	43	Ø4	90	162,2	88	45,2	74,2	113,5	34,6	9	0,2
MD1-FCA1-3/8	G3/8	G1/8	42	42	48,7	43	Ø4	90	162,2	88	45,2	74,2	113,5	34,6	9	0,2
MD1-FCA1-6	Ø6	G1/8	47	42	48,7	43	Ø4	90	162,2	88	45,2	74,2	113,5	34,6	9	0,2
MD1-FCA1-8	Ø8	G1/8	62	42	48,7	43	Ø4	90	162,2	88	45,2	74,2	113,5	34,6	9	0,2
MD1-FCA1-10	Ø10	G1/8	67	42	48,7	43	Ø4	90	162,2	88	45,2	74,2	113,5	34,6	9	0,2
